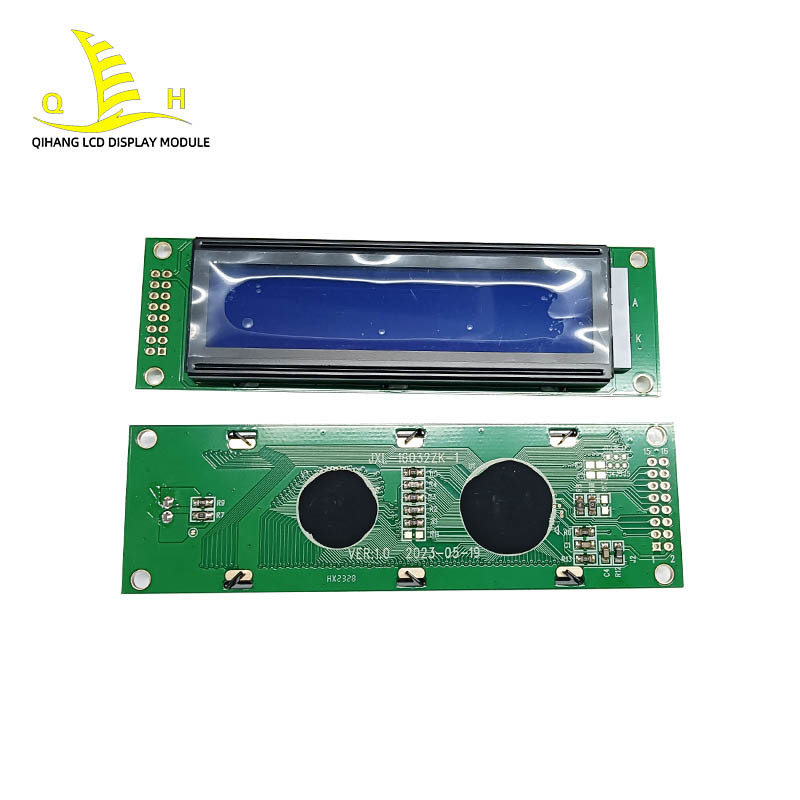

модуль экрана LCD матрицы точки 160x32 для радиотехнической аппаратуры инструментирования



Модуль жидкокристаллического дисплея матрицы точки JXL-16032ZK-1 графический (LCM), используя жидкокристаллический дисплей матрицы точки 160x32 (LCD)
Составленный с СИД потребления низкой мощности осветите контржурным светом. Оно использован вместе с одним ST7920 мастером IC и одно ST7921 как водитель, каждое
Экран может показать 2 строки китайских характеров, каждая строка показывает 10 стандартных китайских характеров, встроенные 8192 16x16 ставят точки китайские шрифты и
126 символов письма ширины точки 16x8 половинной, и зона чертежа точки 64x256 (GDRAM)
И 240 пунктов RAM ЗНАЧКА, которые можно смешать с экраном текста, и ST7920 содержат CGRAM. Обеспечивает 8
бит 1 бит, 4 и интерфейса микропроцессора серийной гавани 3, можно сразу подключить с микрокомпьютером одно-обломока MCU, широко используемым в различных аппаратурах
инструментирование и радиотехническая аппаратура.

Дорогие клиенты:
Спасибо для использования модуля жидкокристаллического дисплея произведенного нашей компанией. Пожалуйста прочитайте следующее содержание осторожно перед использованием его.
Как использовать модуль жидкокристаллического дисплея правильно для предотвращения потерь к вам, если вы сталкиваетесь затруднения во время пользы, то
Пожалуйста вызовите наш отдел технического обслуживания, мы обеспечит вас с обслуживанием в короткийе срок.



1, защитный фильм
Слой защитного фильма наклеен на поверхности модуля жидкокристаллического дисплея для предотвращения поверхности дисплея от быть запятнанным во время собрания.
Не будет извлекать его до конца распределения.
2, предотвращают статическое электричество
Обломок водителя LCD в модуле LCD широкомасштабная цепь CMOS, которая легко сломана вниз статическим электричеством.
Статическое нервное расстройство непоправимо, поэтому статическое электричество должно строго быть предотвращено во время деятельности, собрания и пользы, поэтому необходимо к
Извещение:
1: Не касайтесь обломоку водителя модуля LCD и пальца золота на монтажной плате с вашими руками по желанию.
Когда в контакте, быть уверенный нести противостатический wristband, противостатические кроватки пальца/перчатки, и предпочтительно несите противостатические прозодежды.
Сделайте человеческое тело хорошо заземлил.
2: Верстак, паяя утюг и инструменты хорошо заземлены.
3: Держите влажность в комнате работы над RH60%.
4: Упаковочные материалы все противостатические материалы.
3, сваривающ
1: Температура подсказки паяя утюга чем 280°C.
2: Сваривая время чем 3-4S.
3: Не используйте кислотный поток.
4: Заварке повторения не больше чем 3 раза, и каждому повторение нужно быть отделенным к 5 минут.
5: Очистите тщательно после сваривать, который нужно предотвратить сварить взаимодействие короткого замыкания и сигнала. Быть осторожным не разлить очищая решение на
осветите контржурным светом дальше.
4, устанавливают
Не доработайте модуль LCD без утверждения. Как: изменяя части, изменяя цепи, переплетающ ноги рамки утюга, демонтируя,
Обработка доск PCB. Вышеуказанные поведения не будут причинять модуль жидкокристаллического дисплея не показать все и не будут отремонтированы, если одобренный нашей компанией
с согласием



Q1. Как могу я получить образцы?

: Если вам нужны образцы, то мы можем сделать согласно вашей просьбе. Вы должны оплатить гонорар и перевозку образца. Время выполнения образца всегда быть в течение 2-5 дней.

Q2. Как приказать lcd?

: Пожалуйста отправьте нами ваш заказ на покупку электронной почтой, или спросите, что мы отправляем вами одну фактуру. Нам нужно знать следующую информацию для вашего заказа.

1)Информаци-количество продукта, номер детали
2)Требуемый срок поставки.
3)Грузя имя информаци-компании, адрес улицы, номер Phone&Fax, морской порт назначения.
4)Детали контакта товароотправителя если вы имеете любые в Китае.

Q3. Сколько времени могу я рассчитывать получить образец?

: Образцы будут готовы для доставки в 5~7days. Образцы будут отправлены через выражают и приезжают в 5~7 дни.

Q4. Когда могу я получить схему данных?

: Когда мы получим ваше дознание, вы сперва скажете нам номер детали вы хотите, тогда мы можем отправить вами схему данных немедленно



Q5: Сколько времени могу я получить ответ?
: В течение 24 часов. Китайское 9:00 рабочего временени - онлайновая служба Понедельник-пятницы 18:00, который нужно помочь вам разрешить проблемы. Также ответ по телефону возможен на nighttime и выходных.

Q6: Чего мы сделать если мы считаем любой деталь отсутствующим или неполноценным после получать товары?
: Пожалуйста свяжитесь мы КАК МОЖНО СКОРЕЕ, мы проверим его и предложим самое лучшее решение согласно ситуации.
